Arduino Portenta H7 Nedir . Özellikleri ve Avantajları

Arduino Portenta H7 Nedir. Özellikleri ve Avantajları  ? aynı anda gerçek zamanlı görevlerle birlikte üst düzey kod çalıştırır. Tasarım, görevleri paralel olarak çalıştırabilen iki işlemci içerir. Örneğin, Arduino tarafından derlenen kodu MicroPython ile birlikte yürütmek ve her iki çekirdeğin birbirleriyle iletişim kurmasını sağlamak mümkündür. Portenta işlevselliği iki katlıdır, ya başka bir gömülü mikrodenetleyici kartı gibi ya da gömülü bir bilgisayarın ana işlemcisi olarak çalışıyor olabilir. H7’nizi bir eNUC bilgisayara dönüştürmek ve tüm H7 fiziksel arayüzlerini ortaya çıkarmak için Portenta Taşıyıcı kartını kullanın .

Arduino Portenta H7 IoT  Kablosuz uygulamalar ve internet erişimine imkan vererek web tabanlı uygulamalar yapmanıza imkan verir.

FİYAT  : 99.90 $  OLARAK SATIŞA SUNULMASI BEKLENİYOR

PORTENTA H7

PORTENTA H7

Portenta, TensorFlow ™ Lite ile oluşturulan işlemleri kolayca çalıştırabilir, bir bilgisayar görüş algoritmasını hesaplayan çekirdeklerden birine sahip olabilirken, diğeri motoru kontrol etmek veya bir kullanıcı arayüzü gibi davranmak gibi düşük seviyeli işlemler yapabilir.



Performans önemli olduğunda Portenta’yı kullanın, diğer vakaların yanı sıra, aşağıdakilerin bir parçası olmasını öngörüyoruz:

Üst düzey endüstriyel makineler yapılabilir

Laboratuar ekipmanları geliştirmede kullanılabilir

Mini Bilgisayar işlevini gerçekleştirebilir

PLC’ler de olduğu gibi endüstriyel kontrol sistemlerinde kullanılabilir.

Sektöre hazır kullanıcı arayüzleri sunar

Robotik kontrolleri çok kolay bir şekilde gerçekleştirebilir

Kritik görev cihazları yapılmasına olanak sağlar

Özel sabit bilgisayarlı sistemler gerçekleştirilebilir

Yüksek hızlı önyükleme hesaplaması (ms) ler içinde yapar

  • İki Paralel Çekirdek işlemciye sahiptir.



H7’nin ana işlemcisi 480 MHz’de çalışan bir Cortex® M7 ve 240 MHz’de çalışan bir Cortex® M4’ten oluşan çift çekirdekli bir ünitedir. İki çekirdek , diğer işlemcideki çağrı işlevlerinin sorunsuz şekilde yapılmasını sağlayan bir Uzaktan Yordam Çağrısı mekanizmasıyla iletişim kurar Her iki işlemci de tüm çipli çevre birimlerini paylaşır ve şunları çalıştırabilir:



    • Arm® Mbed ™ İşletim Sisteminin üzerindeki Arduino uygulamalarını ve kütüphanelerini  destekler
    • Yerel Mbed ™ uygulamaları
    • MicroPython / JavaScript ile programlanabilir
    • TensorFlow ™ Lite
    • Grafik Hızlandırıcı
    • Muhtemelen Portenta H7’nin en heyecan verici özelliklerinden biri, kullanıcı arayüzüyle kendi özel gömülü bilgisayarınızı oluşturmak için harici bir monitör bağlama olasılığıdır. Bu, işlemcinin çip üstü GPU’su Chrom-ART Accelerator ™ sayesinde mümkündür. GPU’nun yanı sıra, çip özel bir JPEG kodlayıcı ve kod çözücü içeriyor.
    • Pinouts için yeni bir standart

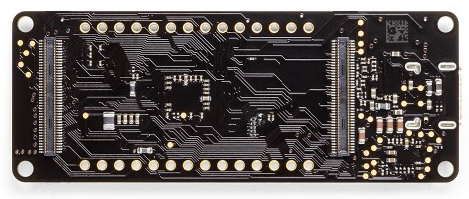

    • Portenta ailesi , kartın altına iki adet 80 pimli yüksek yoğunluklu konektör ekler Bu, Portenta kartınızı gereksinimlerinize uygun olana yükselterek çok çeşitli uygulamalar için ölçeklenebilirlik sağlar.
    • Yerleşik Bağlantı
    • Yerleşik kablosuz modül, WiFi ve Bluetooth® bağlantısını aynı anda yönetmenizi sağlar. WiFi arayüzü Erişim Noktası, İstasyon veya çift modlu eşzamanlı AP / STA olarak çalıştırılabilir ve 65 Mbps’ye kadar aktarım hızını kaldırabilir. Bluetooth® arayüzü Bluetooth Classic ve BLE’yi destekler. UART, SPI, Ethernet veya I2C gibi bir dizi farklı kablolu arabirimi, hem MKR tarzı konektörlerden bazıları hem de yeni Arduino endüstriyel 80 pinli konektör çifti aracılığıyla ortaya çıkarmak da mümkündür.



Reklam ad2

USB-C Çok Amaçlı Konektör



Anakartın programlama konektörü, anakarta bir USB Hub olarak bir DisplayPort monitörü bağlamak veya OTG’ye bağlı aygıtlara güç sağlamak için de kullanılabilen bir USB-C bağlantı noktasıdır.



Tek kartta birden çok seçenek



Birlikte verilen varsayılan Arduino Portenta H7 (kod adı H7-15EUNWAD) sipariş edin:



    • 2 MB SDRAM
    • 16MB NOR Flash
    • 10/100 Ethernet Phy
    • USB HS
    • NXP SE050C2 Kripto
    • WiFi / BT Modülü
    • Seramik Anten
  • USB-C üzerinden DisplayPort



Daha fazla belleğe ihtiyacınız varsa, Portenta H7 64 MByte SDRAM ve 128 MByte QSPI Flash barındırabilir. Karta daha yüksek kazançlı bir anten eklemek için harici bir UFL konektörle sipariş verin. Microchip® ve NXP’den crypo çipleri arasında karar verin. Kurul, hacimler halinde son derece özelleştirilebilir, satış temsilcilerimizden seçenekler isteyin.

Teknik Özellikleri

Arduino Portenta H7, STM32H747 mikrodenetleyici, XI serisine dayanmaktadır.

Mikrodenetleyici STM32H747XI çift Cortex®-M7 + M4 32bit düşük güçlü ARM MCU (veri sayfası)
Radyo modülü Murata 1DX çift WiFi 802.11b / g / n 65 Mbps ve Bluetooth 5.1 BR / EDR / LE ( veri sayfası )
Anakart Güç Kaynağı (USB / VIN) 5V
Güvenli Öğe (varsayılan) NXP SE0502 ( veri sayfası )
Desteklenen Pil Li-Po Tek Hücreli, 3.7V, 700mAh Minimum (entegre şarj cihazı)
Devre Çalışma Gerilimi 3.3V
Anlık tüketim Bekleme modunda 2,95 μA (Yedek SRAM KAPALI, RTC / LSE AÇIK)
Ekran Bağlantısı MIPI DSI ana bilgisayar ve MIPI D-PHY düşük pin sayısı büyük ekran ile arayüz
GPU Chrom-ART grafik donanımı Accelerator ™
Zamanlayıcılar 22x zamanlayıcı ve bekçi köpeği
UART 4x bağlantı noktası (2 adet akış kontrollü)
Hafıza kartı SD Kart konektörü için arabirim (yalnızca genişletme bağlantı noktası üzerinden)
Çalışma Sıcaklığı -40 ° C ila +85 ° C (Kablosuz modül hariç) / -10 ° C ila +55 ° C (Kablosuz modül dahil)
MKR Başlıkları Üzerinde mevcut endüstriyel MKR kalkanlarından herhangi birini kullanın
Yüksek Yoğunluklu Konektörler İki adet 80 pinli konektör, kartın tüm çevre birimlerini diğer cihazlara maruz bırakacaktır
Kamera Arayüzü 8 bit, 80 MHz’e kadar
ADC Maks. 16 bit maksimum 3 × ADC çözünürlük (36 kanala kadar, 3,6 MSPS’ye kadar)
DAC 2 × 12 bit DAC (1 MHz)
USB-C Ana Bilgisayar / Cihaz, DisplayPort çıkışı, Yüksek / Tam Hız, Güç dağıtımı

Portenta H7 açık kaynaklı bir donanımdır! Aşağıdaki dosyaları kullanarak kartın nasıl çalıştığını inceleyebilirsiniz:

Arduino-PortentaH7-schematic-V1.0

Pinout Diyagramı

Portenta H7, Arduino MKR form faktörünü takip eder, ancak Portenta ailesi 80 pimli yüksek yoğunluklu konektör ile güçlendirilmiştir. Panonun pinout belgelerini okuyarak panonun pin çıkışı hakkında daha fazla bilgi edinin.
